管材(棒材)豎吊型電永磁吊具
2、根據管材（棒材）起吊條件可采用單臺吊運或多臺連吊。
3、吊運具有的安全性，管材（棒材）起吊后不會因為異常導致鋼板掉落。
管材(棒材)豎吊型電永磁吊具是一款針對管材棒材等圓形材料直立起吊使用的吊具，磁極面采用v字或圓弧設計，增加對管材（棒材）吸附面積，減少氣隙。同時采用了抗氣隙設計，透磁深度大，有效磁力利用率更高！保證安全性。
在圓形管材/棒材的使用中有時需要對其進行豎直吊運、碼放，以及帶一定傾斜角度進行焊接、組裝作業等，就需要采用管材(棒材)豎吊型電永磁吊具。
我公司針對這種特殊工況開發了多款管材(棒材)側吊型電永磁吊具。由于豎直吊運過程中實質是克服管材(棒材)與磁極的摩擦阻力，同時管材(棒材)和吊具之間會有比較大的間隙，故這種管材(棒材)豎吊型電永磁吊具的吸力要求是水平吊運的5-6倍才能保證起吊和搬運過程中無滑動。

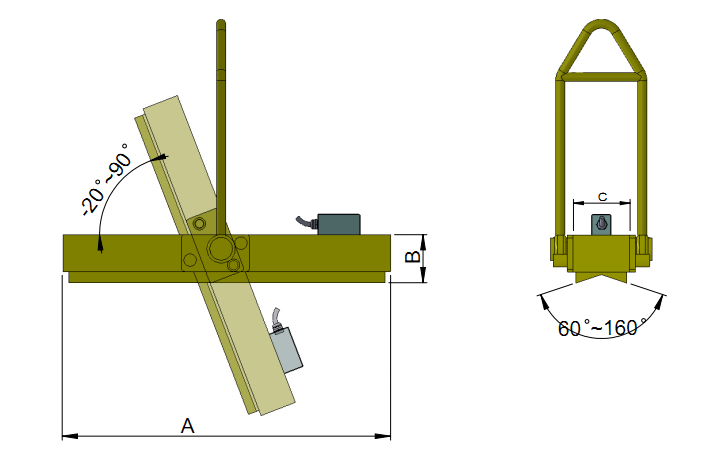

管材(棒材)豎吊型電永磁起重器外形設計圖：
|
型號 |
額定起重 (kg) |
水平最大拉脫力 |
外型尺寸 |
自重 |
||
|
A |
B |
C |
||||
|
QLTC-0010101-S |
100 |
1100 |
560 |
59 |
100 |
35 |
|
QLTC-0030101-S |
300 |
3100 |
603 |
59 |
140 |
50 |
|
QLTC-0050101-S |
500 |
5300 |
635 |
65 |
182 |
78 |
|
QLTC-0100101-S |
1000 |
11600 |
783 |
65 |
182 |
110 |
|
QLTC-0150101-S |
1500 |
16800 |
930 |
75 |
200 |
160 |
|
QLTC-0200101-S |
2000 |
22000 |
1165 |
75 |
201 |
210 |
